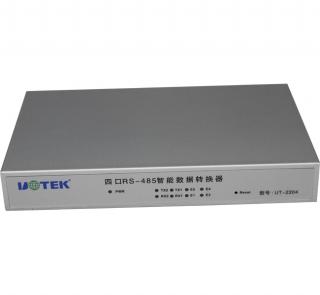

UT-2204 是一款专为解决复杂环境下RS-485系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS，内置数据缓存和微处理器，供电采用外接开关电源供电，安全可靠，非常适合工程应用。
在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS-485收发转换延时问题。RS-485 接口传输距离大于1200米、性能稳定。广泛应用于视频监控等系统中，是一款性能优良的数据接口转换产品。
UT-2204 RS-485HUB提供星型RS-485总线连接。用户可以轻易改善 RS-485 总线结构，分割网段，提高通信可靠性。这一性能大大提高了现有RS-485网络的可靠性，有效缩短了网络的维护时间。合理的利用 UT-2204 RS-485HUB可以助您设计出独特的高可靠的 RS-485系统。
产品特点
■ 接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准
■ 电气接口：RS-232C 接口为 DB9/F 插座 RS-485 接口为 接线端子
■ 传输介质：双绞线或屏蔽线
■ 工作方式：异步半双工
■ 信号指示：九个信号指示灯电源( PWR )、发送 ( TXD1 )、(TXD2)、接收( RXD1 )、 (RXD2)、故障( E1-E4 )
■ 传输速率：1200bps-115.2Kbps
■ 保护等级：RS-232接口±15KV ESD 保护 RS-485 接口1500W雷击浪涌保护
■ 传输距离：0-1.2公里 （115200-1200bps）
■ 工作电源：DC9-30V 1A
■ 尺寸：210mm×140mm×32mm
■ 使用环境：-40℃到85℃，相对湿度为5%到95%
